Ho creato un firewall solare per facciate in vetro curvo. La sua risposta più utile a volte è nessun numero.
Ho sviluppato Caustic dopo aver riesaminato i problemi documentati di concentrazione della luce solare sul ponte piscina del Vdara e al 20 Fenchurch St di Londra. Una facciata concava in vetro può trasformare un rendering d'impatto in un problema di luce concentrata a terra. Nel momento in cui tale problema viene scoperto dopo la costruzione, la geometria ha ormai smesso di essere facile da modificare.
Non ho sviluppato questa demo per sostenere che un browser possa sostituire uno specialista in ottica. L'ho creata perché continuavo a pormi una domanda preliminare: perché un team di concept dovrebbe attendere un pacchetto progettuale maturo prima di chiedersi se la luce solare riflessa stia convergendo su un piano occupato? La parte difficile è stata rendere tale quesito sufficientemente concreto da potervi intervenire, mantenendo al contempo ben visibile il limite della risposta.
Caustic è un Firewall di convergenza solare per facciate per quel momento del processo di progettazione. Funziona su concept di facciata sintetici e illustrativi. Un ray tracing deterministico segue la luce solare riflessa attraverso una scansione definita del solstizio d'estate, e un policy gate fisso restituisce SCREEN-CLEAR, FLAGGED, NEEDS-REVIEW o ESCALATE. Gli agenti spiegano il protocollo e verificano la narrazione, ma non possono modificare il calcolo o il verdetto.
Ho sviluppato Caustic affinché il suo ragionamento possa essere ispezionato anziché fornito come un'opinione architettonica formulata in un linguaggio elegante. Il percorso previsto per la demo è https://veriprajna.com/demos/ai-architecture-structural-engineering, che sarà attivo insieme alla pagina della demo. È solo un pre-screening, non un'analisi asseverata. Quel limite fa parte del progetto, ed è diventato l'insegnamento centrale dello sviluppo.
L'immagine concettuale che ha omesso le conseguenze
Ho iniziato con il caso più chiaro che potessi creare: Crescent Tower, un concept alberghiero sintetico di 38 piani con vetrata concava esposta a sud sopra un ponte piscina. La forma è volutamente accattivante. Ed è proprio per questo che risulta utile. Gli strumenti generativi producono pixel, non percorsi di carico, e un'immagine persuasiva può celare la questione fisica che non è ancora stata posta.
Ho trascorso la prima parte dello sviluppo osservando un semplice schizzo di facciata trasformarsi in una scheda di studio solare. La FacadeSpec fornisce curvatura, orientamento, dimensioni, riflettanza della vetratura, latitudine del sito e il piano bersaglio occupato. Il Ray Tracer campiona quindi la facciata, riflette raggi solari paralleli su 15 posizioni, interseca tali raggi con il piano bersaglio e registra la concentrazione di picco, la temperatura focale superficiale e la permanenza focale.
Ho scelto una scansione definita del solstizio d'estate perché l'alternativa era una risposta che sembrava precisa senza essere riproducibile. Lo Screening Agent spiega perché quel protocollo si applichi al concept, ma il test in sé è deterministico. Il Policy Gate utilizza soglie fisse: 1,45 volte la concentrazione, 80 gradi Celsius di temperatura focale e 30 minuti sopra la soglia. Nessun agente può alterare tali numeri dopo aver visto il risultato.

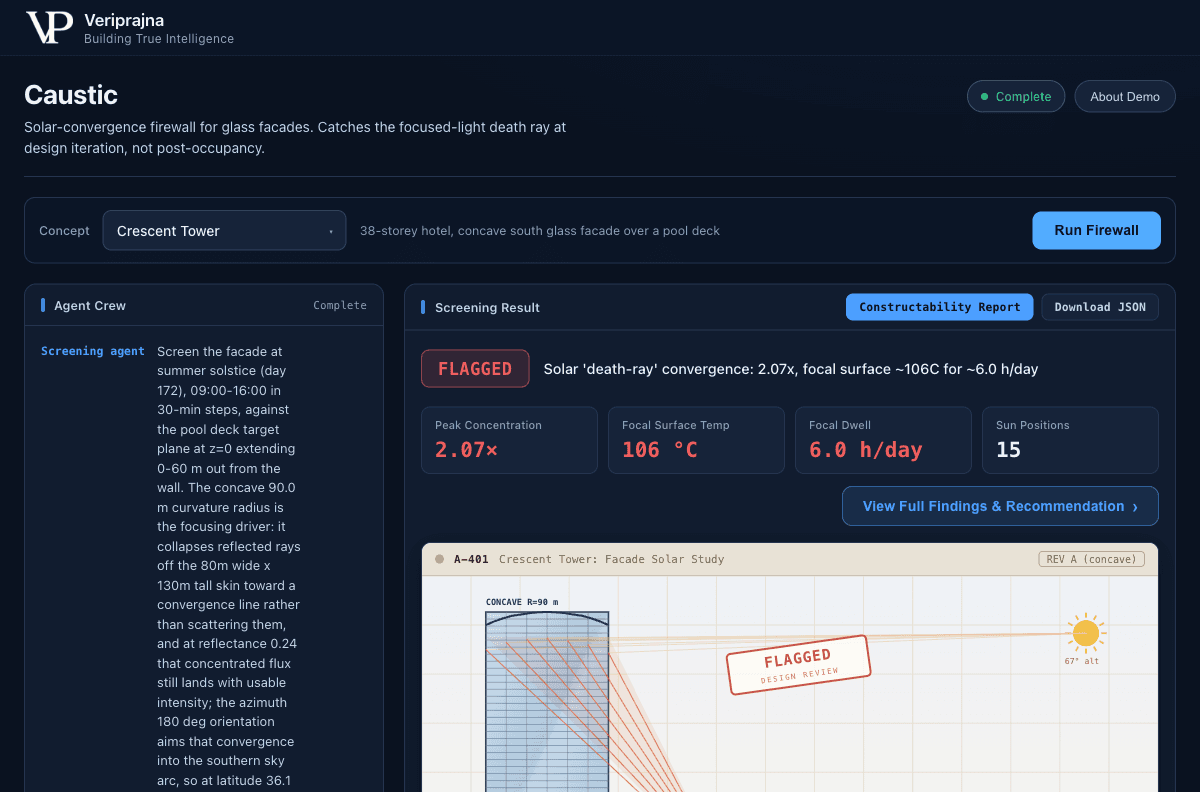

Quando ho eseguito Crescent Tower, lo screening ha restituito FLAGGED: 2,07 volte la concentrazione di picco, circa 106 gradi Celsius di temperatura focale superficiale e 6,0 ore al giorno di permanenza focale nella scansione testata. Avevo già visto quei valori nell'output prima di impaginare il pannello, ma la convergenza visiva è stata il momento in cui ha smesso di sembrare una semplice metrica da dashboard. Il disegno mostra i raggi che si concentrano sul piano del ponte piscina. I numeri accanto spiegano perché quella posizione non possa essere considerata una riflessione accidentale.
Ho mantenuto il termine “illustrativo” associato a questo caso durante la stesura dell'interfaccia. Crescent Tower non è il progetto di un cliente, e quei numeri non sono misurazioni del Vdara o del 20 Fenchurch St. Gli edifici documentati stabiliscono la modalità di guasto. Questo concept sintetico offre a un team di progettazione qualcosa da poter esaminare prima che una forma diventi costosa da riconsiderare.
Volevo che lo strumento mostrasse le conseguenze fisiche di una superficie curva prima che il rendering facesse percepire tale superficie come definitiva.
Ho cercato di far apparire decisivo il caso ambiguo
Ho commesso il mio errore più utile quando sono passato dalla torre concava a Helix Pavilion, una struttura a guscio diagrid sintetica a forma libera e doppia curvatura. Una dashboard esige simmetria: un concept, una scansione, un valore focale, un verdetto. All'inizio desideravo anch'io quella simmetria, perché un output ordinato dà la sensazione di progresso quando cerchi di far spiegare una demo da sola.
Non potevo sostenerla. Una geometria a forma libera o sfaccettata priva di un raggio di curvatura singolo risolvibile non fornisce a questo pre-screening una stima focale attendibile. La geometria supera la risoluzione del modello semplificato. Produrre un valore numerico in quel caso trasformerebbe un limite in una pretesa.

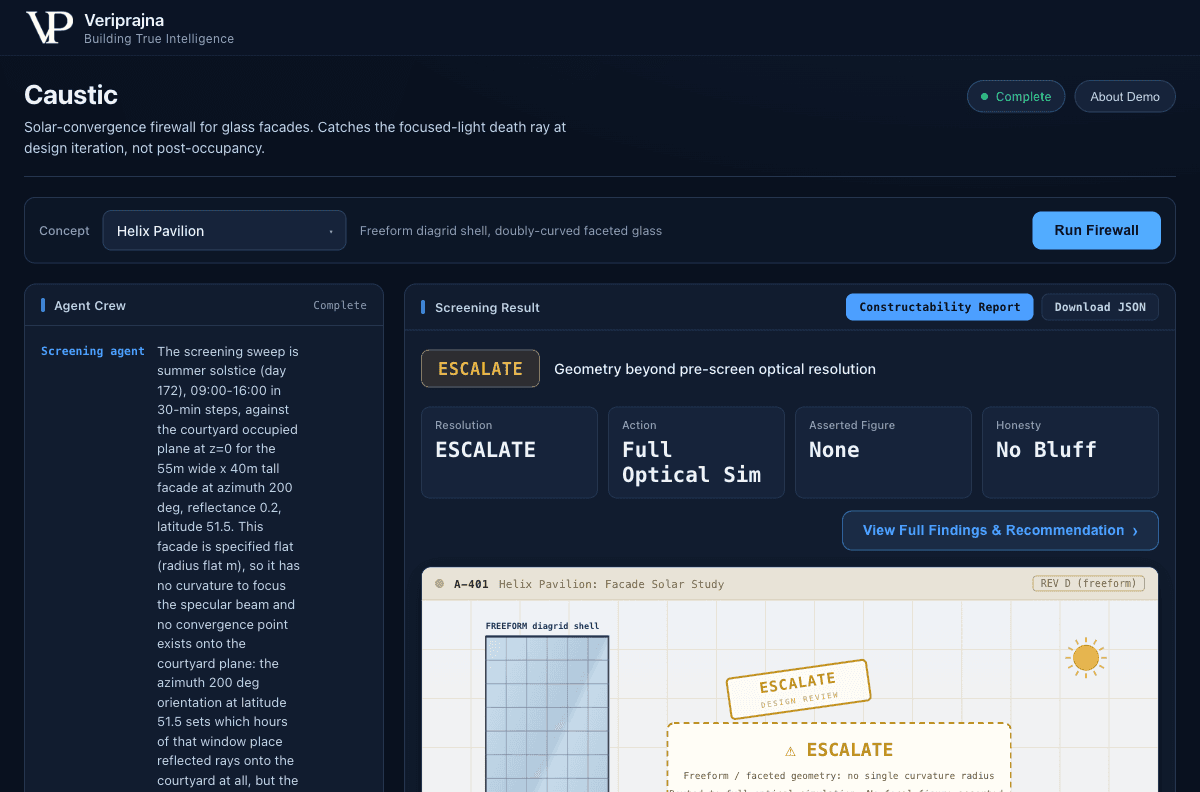

Ho modificato il comportamento anziché cercare di nascondere quel divario. Helix Pavilion restituisce ESCALATE, non dichiara alcun valore focale e indirizza il lavoro verso una simulazione ottica completa e una revisione specialistica. L'interfaccia evidenzia direttamente tale assenza. La voce “Asserted Figure” indica “None”. L'azione successiva riporta “Full Optical Sim”. Ritengo che questo sia uno screening più utile rispetto a una temperatura inventata che si inserisce per puro caso in modo ordinato nella scheda di una metrica.
Ricordo la tentazione in questa fase dello sviluppo come un problema di interfaccia prima ancora che ingegneristico. Una metrica vuota dà l'impressione di essere incompleta. Ma quell'assenza è il risultato stesso. Lo strumento ha ricavato informazioni sufficienti dalla descrizione della facciata per comprendere che la propria approssimazione non giustifica alcuna dichiarazione focale.
Quel rifiuto protegge anche il resto del flusso di lavoro. Impedisce a un team di concept di scambiare uno screening preliminare per una risposta definitiva, e fornisce alla revisione specialistica una ragione chiara per essere richiesta. Uno strumento ingegneristico utile deve preservare il passaggio di consegne, soprattutto quando il suo output più persuasivo sarebbe un numero che non può difendere.
La facciata corretta modifica la fisica testata
Sono tornato a Crescent Tower dopo quel fallimento e ho creato un'alternativa illustrativa a parità di programma funzionale: curvatura convessa con vetratura low-e serigrafata. Non l'ho utilizzata per suggerire che un'opzione di materiale renda automaticamente sicura una facciata. L'ho impiegata per verificare se il ciclo di concept potesse mostrare un contrasto fisico significativo mentre la geometria era ancora negoziabile.

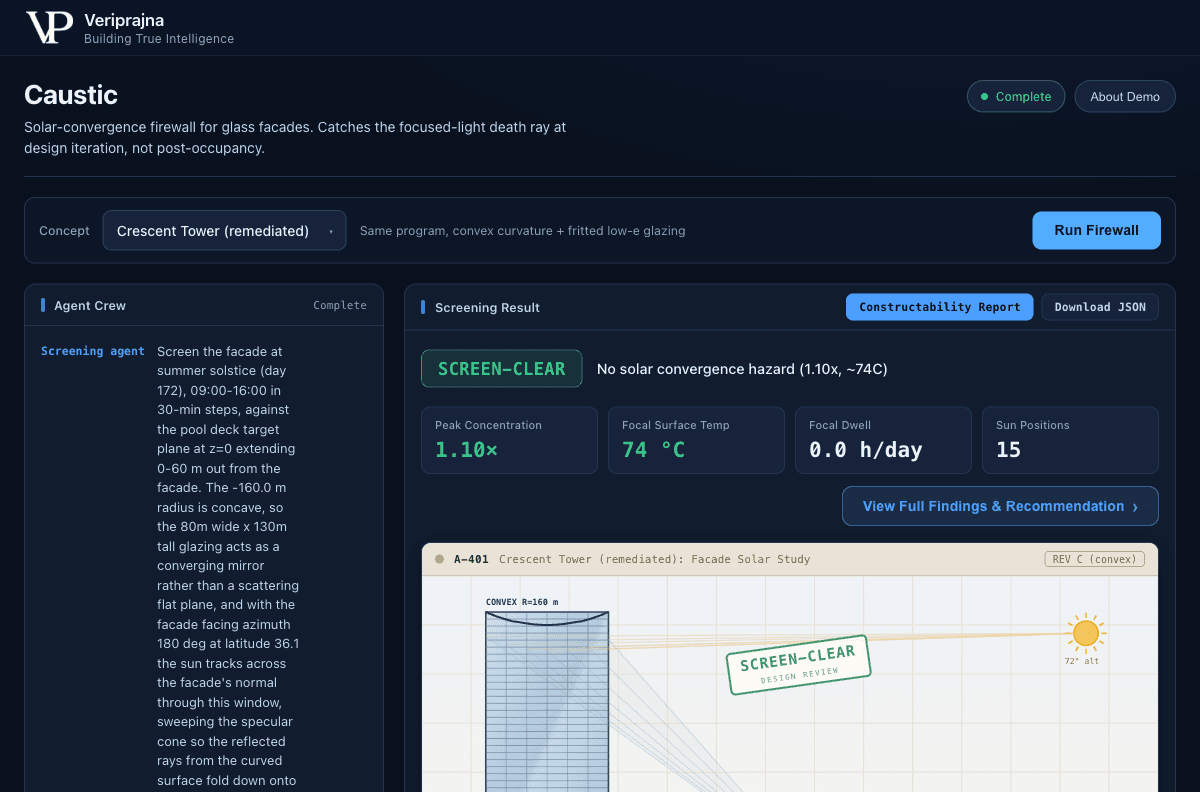

La configurazione corretta restituisce SCREEN-CLEAR nella scansione testata a 1,10 volte la concentrazione, circa 74 gradi Celsius e 0,0 ore al giorno di permanenza focale. SCREEN-CLEAR consente di proseguire l'esplorazione del concept, nulla di più. Non è un'approvazione edilizia, una certificazione o un sostituto per la successiva revisione ottica e asseverata richiesta da un'opera realizzata.
Ho trovato tale contrasto più prezioso dell'isolato risultato contrassegnato in rosso. Il concept concavo concentra i raggi riflessi verso il piano occupato. La configurazione convessa e serigrafata disperde lo schema di riflessione nella configurazione di prova. Affiancare le due schede di studio ha reso discutibile la conseguenza progettuale in un modo che un semplice rendering non avrebbe mai permesso. Un team può contestare gli input, esaminare la scansione, modificare la forma e decidere cosa richieda uno studio più approfondito.
Ho deliberatamente evitato di trasformare tale confronto in una rivendicazione di risparmio economico. La demo include una stima di esposizione per interventi di retrofit pari a 3.918.060 $, ma si tratta di un calcolo illustrativo basato su un'area non arrotondata e sull'ipotesi dichiarata di 35 $ per piede quadrato, non di un prezzo di mercato, del preventivo di un progetto, del risultato per un cliente o di una promessa di costi evitati. La validità ingegneristica regge senza pretendere di conoscere il costo di un progetto che non esiste.
Un gate dovrebbe lasciare una traccia dietro di sé
Ho sviluppato il Constructability Report perché non volevo che lo screening fosse l'unico luogo in cui esistesse la decisione. La revisione progettuale necessita di qualcosa di più di un verdetto colorato. Richiede che l'input del concept, il protocollo di screening, il risultato grezzo, le soglie fisse, le note critiche, la provenienza e il disclaimer di pre-screening viaggino insieme.
Ho dovuto resistere alla tentazione di trattare il report come un'esportazione puramente decorativa. La traccia documentale fa parte del comportamento ingegneristico. Un revisore dovrebbe poter esaminare la FacadeSpec sottoposta a screening, la scansione solare definita, i valori che hanno varcato la soglia del gate e le avvertenze che accompagnano la conclusione. Le esportazioni in formato HTML e JSON trasformano lo screening nel record di una decisione vincolata anziché in una presentazione passeggera.
Ho anche reso visibile l'evaluation harness perché non volevo che una dashboard dall'aspetto impeccabile veicolasse un'affermazione priva di fondamento. Sul suo golden set fisso di cinque casi, l'harness offline registra una precisione di 1,0 e un recall di 1,0: due veri positivi, tre veri negativi, zero falsi positivi e zero falsi negativi. Quel risultato appartiene unicamente a quel set fisso. Non stabilisce un tasso di accuratezza in produzione, un tasso di sicurezza universale o la pretesa che ogni facciata sia sicura.
Le verifiche sono specifiche. I casi analoghi ai rischi documentati vengono segnalati (flagged), mentre i casi di controllo superano il test (clear). Una tipica facciata concava viene modellata a 102,6 gradi Celsius, a fronte di 74,6 gradi Celsius se resa piana, e una minore riflettanza porta il riferimento piano a 64,0 gradi Celsius. Le due approssimazioni basate su descrizioni pubbliche contrassegnate raggiungono 122,3 gradi Celsius e 143,8 gradi Celsius, entrambe al di sopra della soglia di coerenza per la distorsione termica delle plastiche comuni pari a 80 gradi. Si tratta di verifiche riproducibili della demo, non di rilevamenti misurati sugli edifici documentati.
Ho inserito tali limiti nel report perché un risultato diventa meno affidabile quando l'ambito di validità viene relegato in una nota a piè di pagina. Il valore qui non risiede nella capacità di Caustic di dichiarare sicura una facciata. Il suo valore sta nel rendere una decisione preliminare e circoscritta ispezionabile, ripetibile e facilmente contestabile prima che uno specialista debba smantellare un concept non verificato.
Lo standard che ora pretendo da uno screening ingegneristico preliminare
Sono uscito da questo sviluppo con un'aspettativa più circoscritta per l'IA nell'architettura, e al contempo più esigente. Non ho bisogno di un sistema estetico che mi rassicuri sull'attrattiva di una forma in vetro. Ho bisogno di un protocollo rigoroso capace di introdurre la fisica deterministica nel ciclo di concept, mostrare le ipotesi utilizzate e fermarsi quando la geometria supera le capacità del modello.
Ho sviluppato Caustic attorno a una distinzione modesta ma determinante: uno screening può orientare i passaggi successivi del lavoro senza spacciarsi per il lavoro definitivo. Crescent Tower rende visibile il rischio da concentrazione luminosa durante l'iterazione progettuale. La variante corretta dimostra che le scelte di forma e materiale possono modificare l'esito testato. Helix Pavilion rifiuta la finzione della certezza e rimanda la questione a una simulazione ottica completa.
E se preferite vederlo in azione piuttosto che leggermi mentre lo descrivo, ecco l'intero sistema operativo end-to-end.
La versione eseguibile sarà pubblicata all'indirizzo https://veriprajna.com/demos/ai-architecture-structural-engineering affinché chiunque possa esaminare tale sequenza anziché accettare la conclusione per fede. La questione progettuale a cui continuo a tornare è più semplice dell'interfaccia: un rendering non ha maturato l'autorevolezza di una conclusione ingegneristica finché non è stato testato il suo percorso fisico della luce.
